性能表的說明

性能表示出了風機型號、口徑、轉速、排風壓力、風量和所需要動力的關系。

1、性能表所示風量是標準進風狀態下的風量。所謂標準狀態，就是溫度20℃，絕對壓力1.0332kgf/cm²{101.3kpa}，相對濕度65%。

2、基準狀態(溫度0℃，絕對壓力1.0332kgf/cm²{101.3kpa})的風量，一般以Nm³/min表示。在進風壓力相同的情況下，可用下式換算成標準

狀態的風量。

Qs=QN x 1.0332

Qs:標準狀態風量(m³/min)

QN:基準狀態風量(m³/min)

3、可用下式把排凡狀戀凡量換算成示準狀戀凡量

Qs=Qdx[(1.0332+Pd)/1.0332]x[(273+ts)/(273+td)]

Qd：排風狀態量(m³/min)

Pd：排風壓力(kgf/cm²)

Ts：進風溫度(℃)

Td：排風溫度(℃)

4、以上述結果求出風量的排風壓力，由此再根據性能表求出風機型號、口徑、轉速和所需動力。

5、性能表以不同的顏色示出了不同的電機輸出功率，請用戶使用相應功率的電機。

6、有些風機的型號其選定范圍是重復的。從經濟的角度，應選用小型風機：從噪音的角度，應選用大型風機。

YGSR型風機 主要參數

風機口徑：50-300A

風量：0.5-180m3/min

壓力：0.1-0.8kgf/cm2

電機功率：0.75-300kw

標準附屬品

√^通用底座√^皮帶罩√^風機皮帶輪√^電機帶輪√^V形皮帶√^吸入消聲器(帶空氣濾清器)√^安全閥√^壓力表√^潤滑油√^地腳螺栓

(1)每種型號都有性能表和標準規格，易于選擇風機型號。

(2)包括附件在內，風機主體實行標準化。有完善的批量生產體制，能夠隨時滿足你的要求。

(3)因為有良好的螺旋結構，又使用同風機匹配的帶無聲空氣濾清器的消聲器，風機的運轉音比過去低得多。

(4)轉子是經過全面加工的精密產品，加工制作時已經取得了完全的動平衡，幾乎沒有振動。

(5)采取小型設計，安裝面積小。

YGSR型風機 工作原理

羅茨風機為容積式風機，輸送的風量與轉數成正比，三葉型葉輪每轉動一次由2個葉輪進行3次吸、排氣，與二葉型相比，氣體脈動變少，負荷變化小，機械強度高、噪音低、振動也小。

在2根平行的軸上設有2個葉輪，葉輪與橢圓形機箱內孔面及各葉輪三者之間始終保持微小的間隙，由于葉輪互為反方向勻速旋轉，使箱體與葉輪所包圍著的一定量的氣體由吸入的一側輸送到排出的一側。

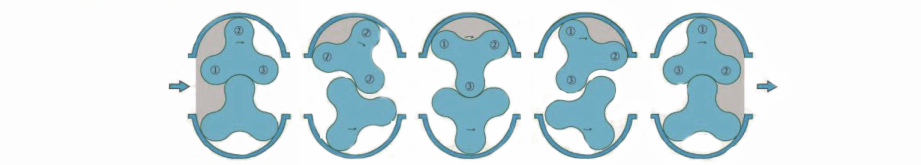

三葉羅茨風機 工作原理示意圖

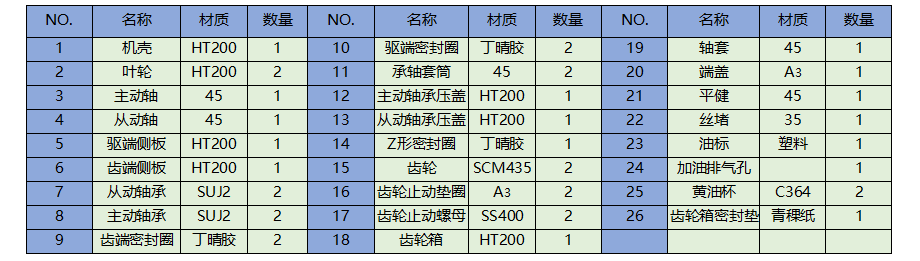

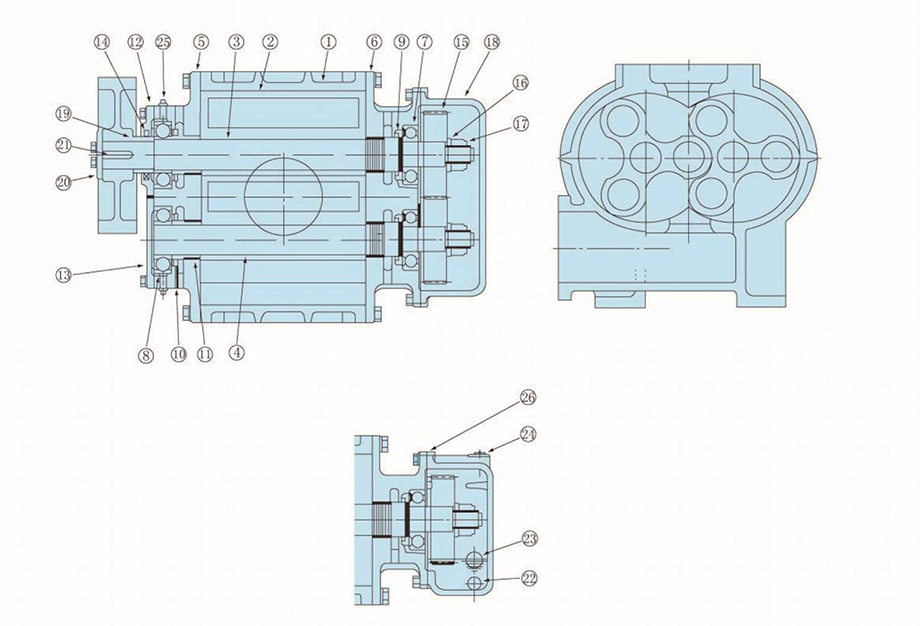

YGSR型風機 構造圖

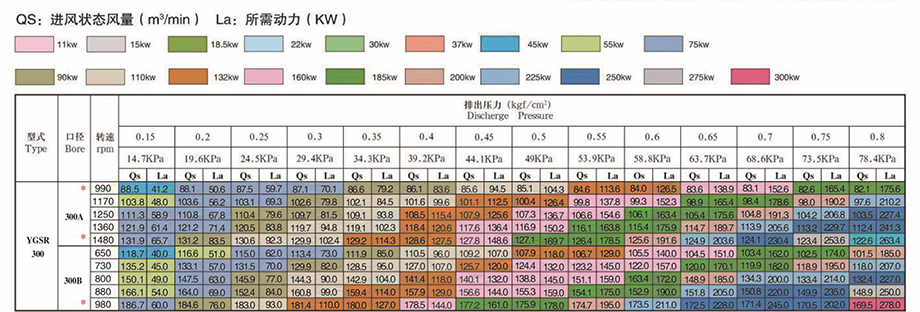

YGSR-300A-B型風機 性能表

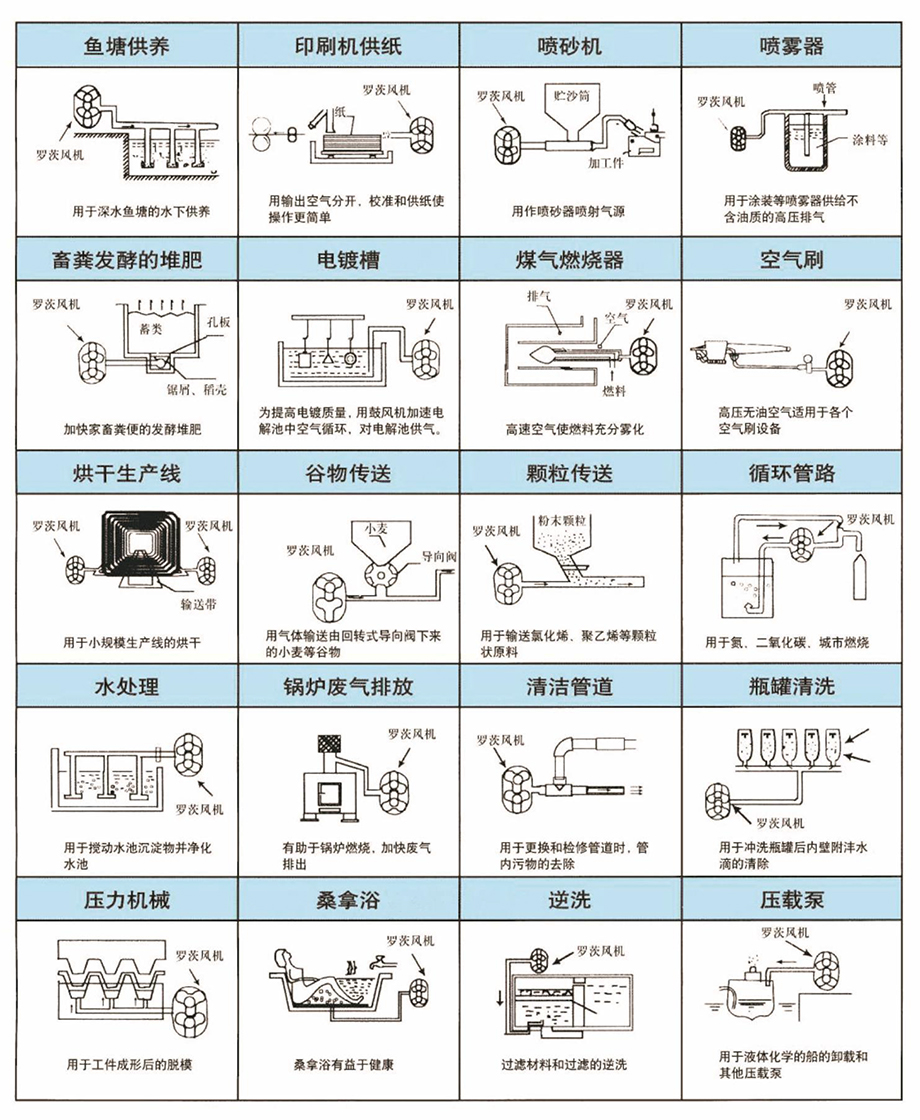

風機用途實例

公司始終堅持以?xún)?yōu)良的品質，合理的價格，優質服務的市場理念，讓廣大用戶買得應心，用得放心。豫鼓公司愿與天下朋友精誠合作，共創(chuàng )美好的未來!
